バッテリー購入
今回は、スマホ買い替えで、古くなったXiaomi11TProのバッテリー交換にチャレンジです。
その前に使っていたHuaweiP30liteも買い替えの時にバッテリー交換したので、
どの辺が大変かは何となく覚えています。前回は作業に必死で、写真撮る余裕が無かったので、
今回は、備忘録兼ねてゆっくり写真撮りながら行いました。

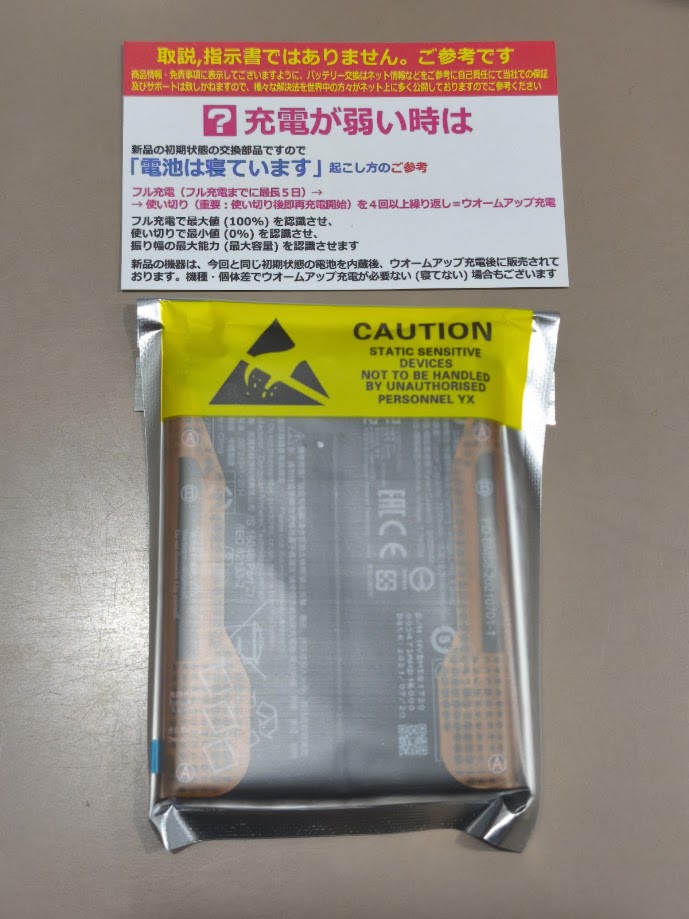

購入したバッテリーは、ATL製【 Sグレード新品 】。バッテリーのメーカーよく知りませんが、
無名より良いかと思い、ちょっとだけ高いこちらをチョイス。2600円程でした。
丁寧にバッテリーウォームアップの説明も入っていました。
裏蓋の取り外し
カバー付けて使用していたので、裏はとても綺麗な状態です。
裏蓋剥がすのが一番大変なので、傷を付けないように気をつけて剥がします。

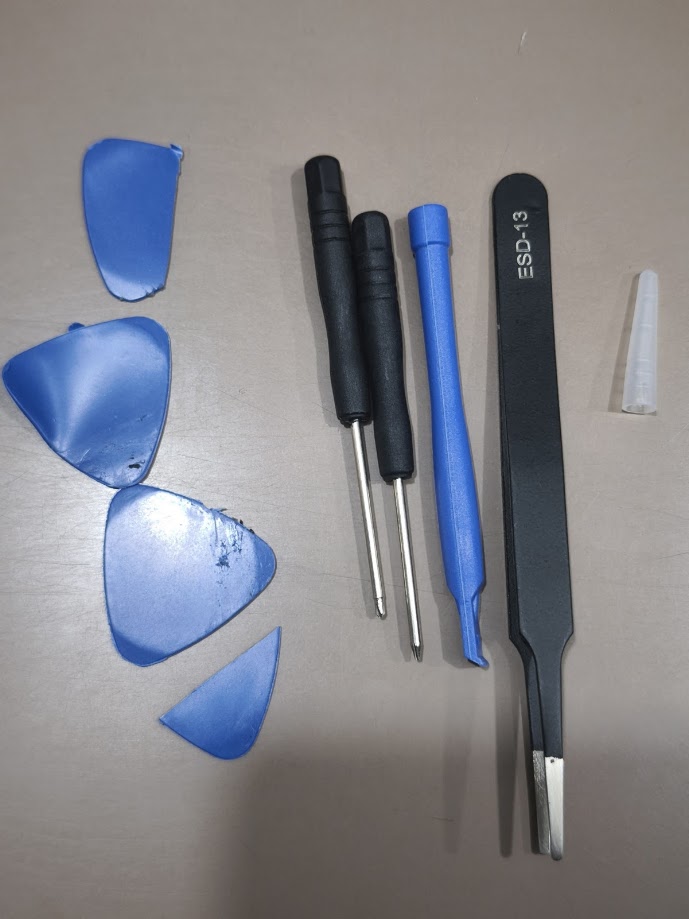

使う工具はこちら。前回使用したものを再使用。ピックの痛み具合が前回の悪戦苦闘を物語っています。

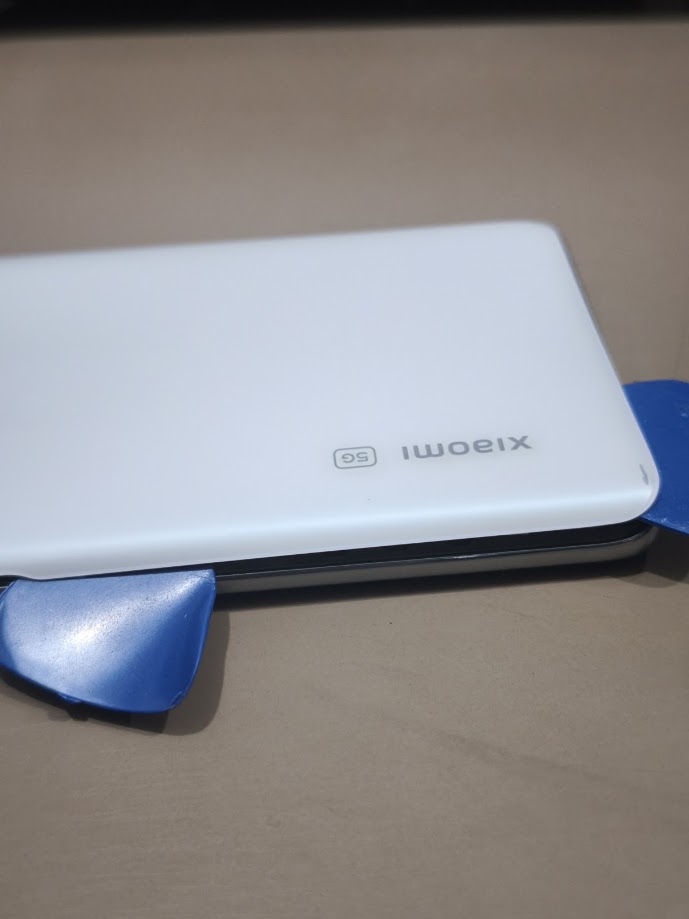

歌蓋は殆ど隙間なく付いています。電源ボタン辺りがピック入れやすそうだったので、
ここからスタートします。蓋は強力な両面テープで付いているので、剥がす所をドライヤーであぶりながら、温めて両面テープを裂くようにピックを差し込んで行きます。
少しずつ温める場所をずらして、全周回ります。

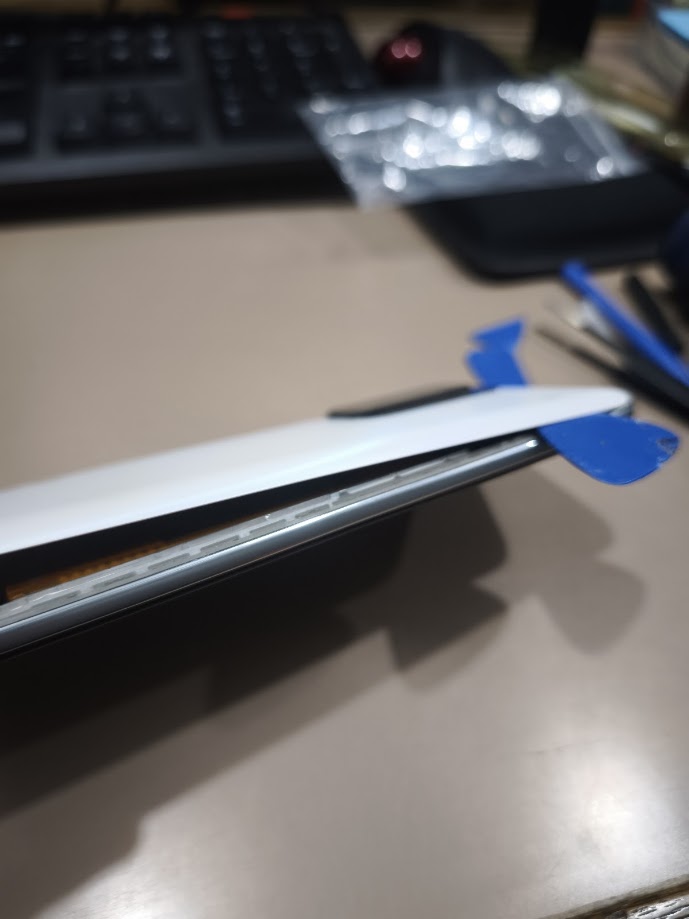

少しずつ開いてきて、先が見えてきました。
大分開きました。

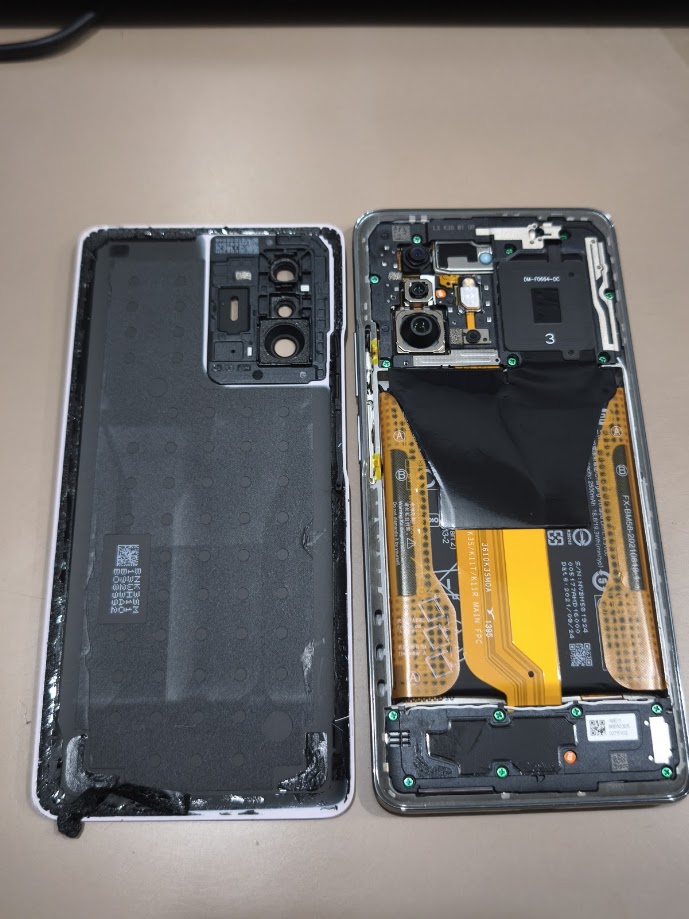

外れました。蓋との接続コードは無いので、ガバッと外して問題無いですが。。

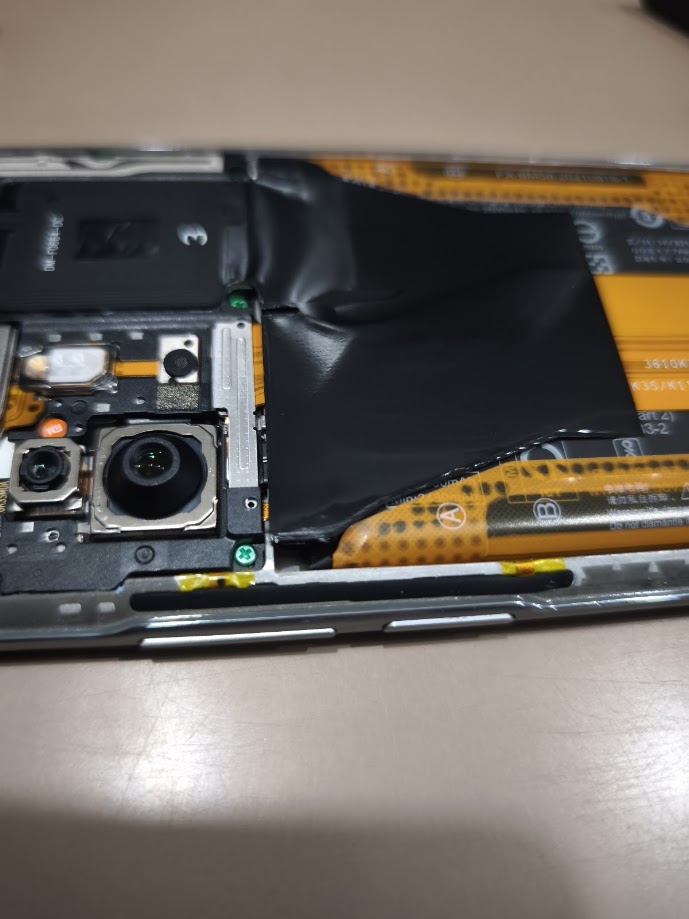

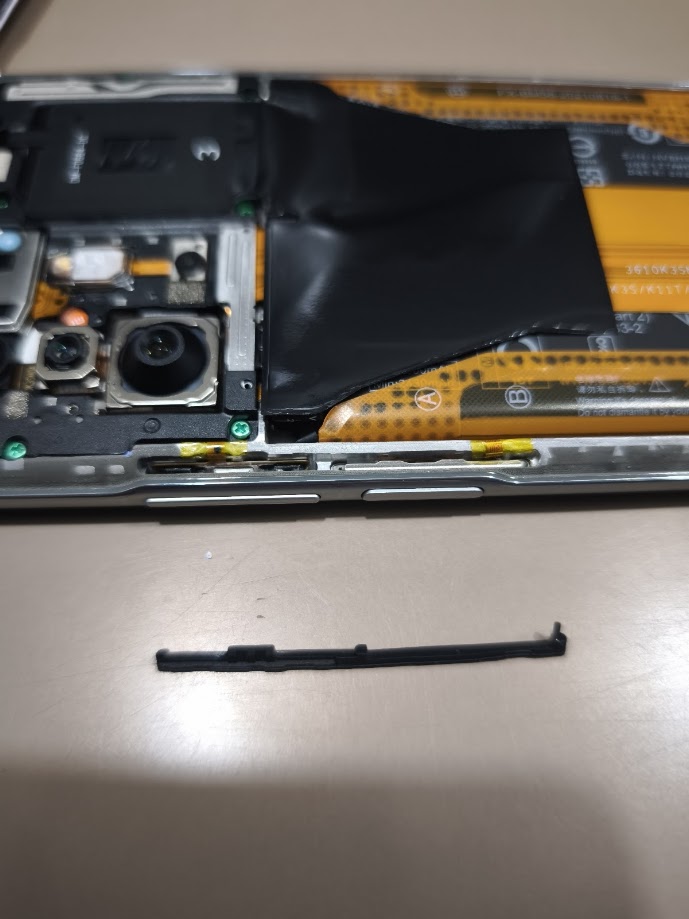

ボタン部分のゴムパッキンが蓋の両面テープ側に付いて外れてました。
両面テープと同じ黒なので、誤って捨てないように注意必要です。
無くさないように、嵌めて戻しておきます。
蓋が外れたら80％位は済んだ気分です。
カメラ周りのカバーを外します。カバーの下にバッテリーのコネクターがあります。

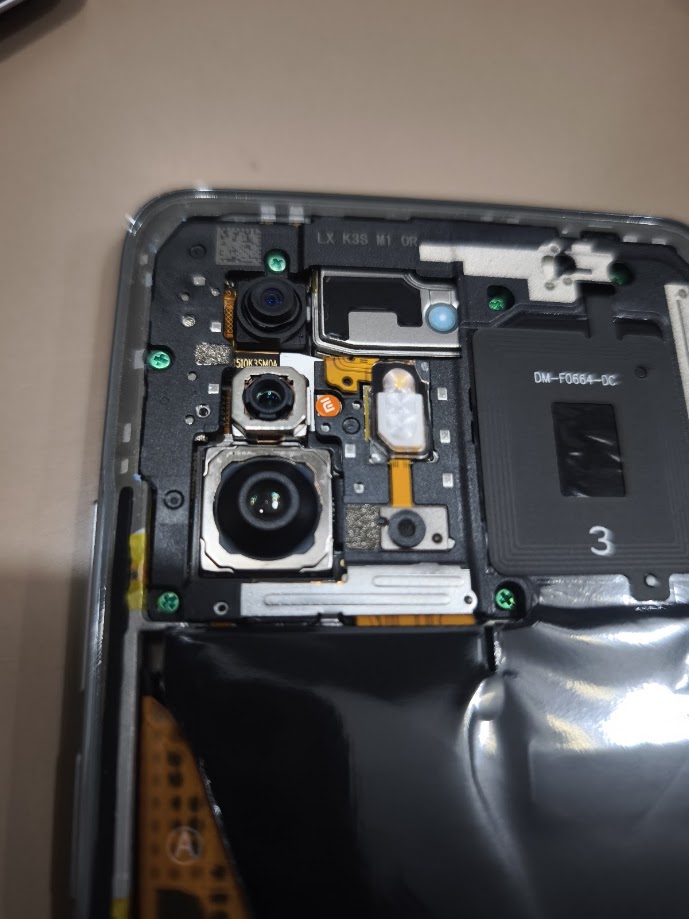

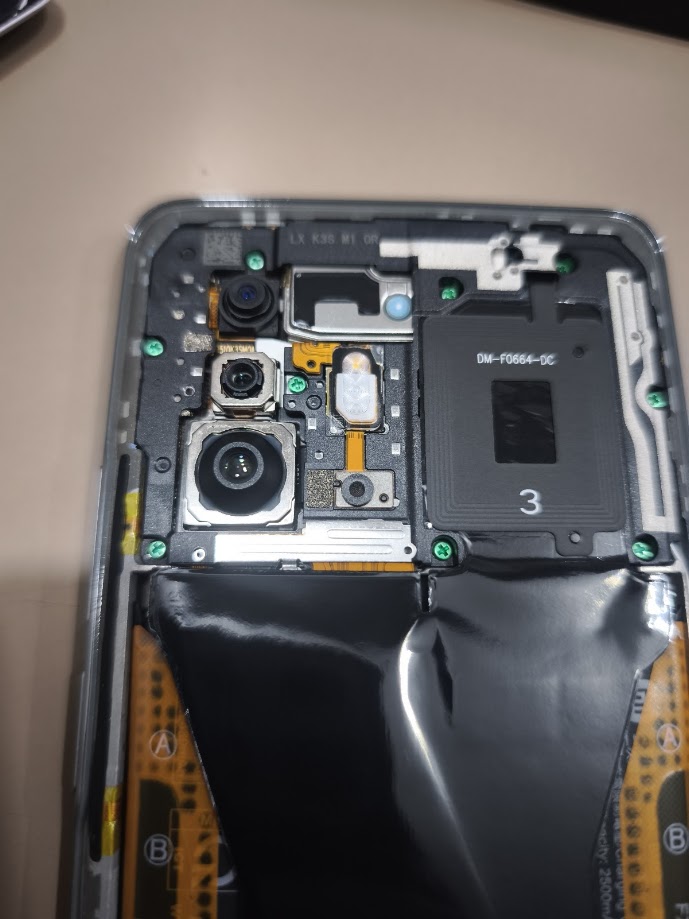

緑のネジが全部で9個。真ん中のカメラ横に「mi」のシール貼ってますが、
剥がすとネジがあるので、剥がして外します。
「mi」シールを剥がした状態。
ネジ全部外した状態。この後、黒いカバー外しますが、初見で何処が外れるか分からないので、
可動する部分を少しずつ持ち上げて、割れないように慎重に。

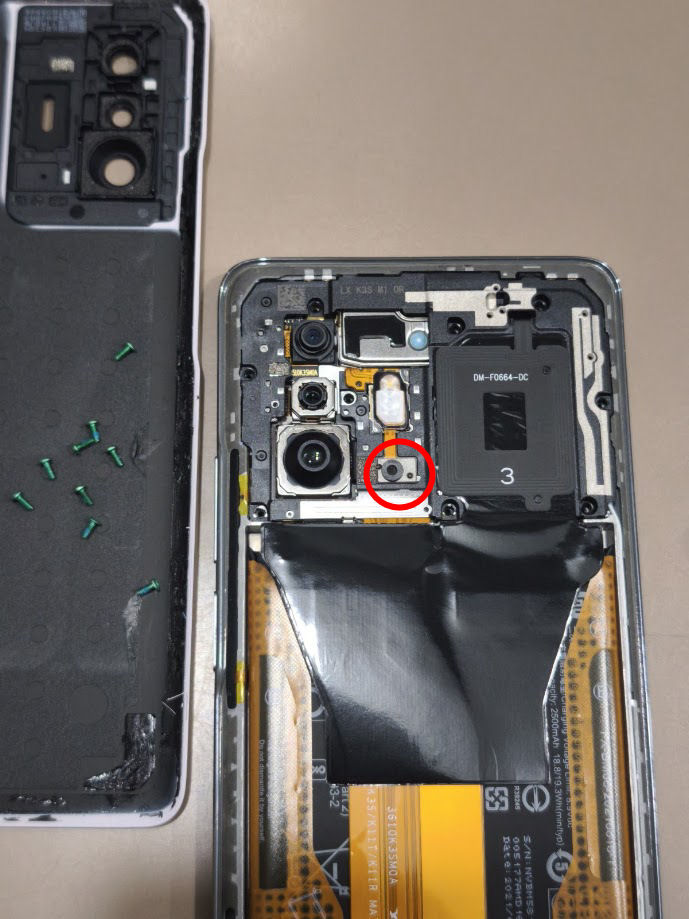

赤丸のセンサー？部分はカバー下の基盤に付いているので、カバーから外しておく。
乗っているだけなので、直ぐに取れる。今回は裏蓋外す時に引っ付いて黒いカバーから外れていました。

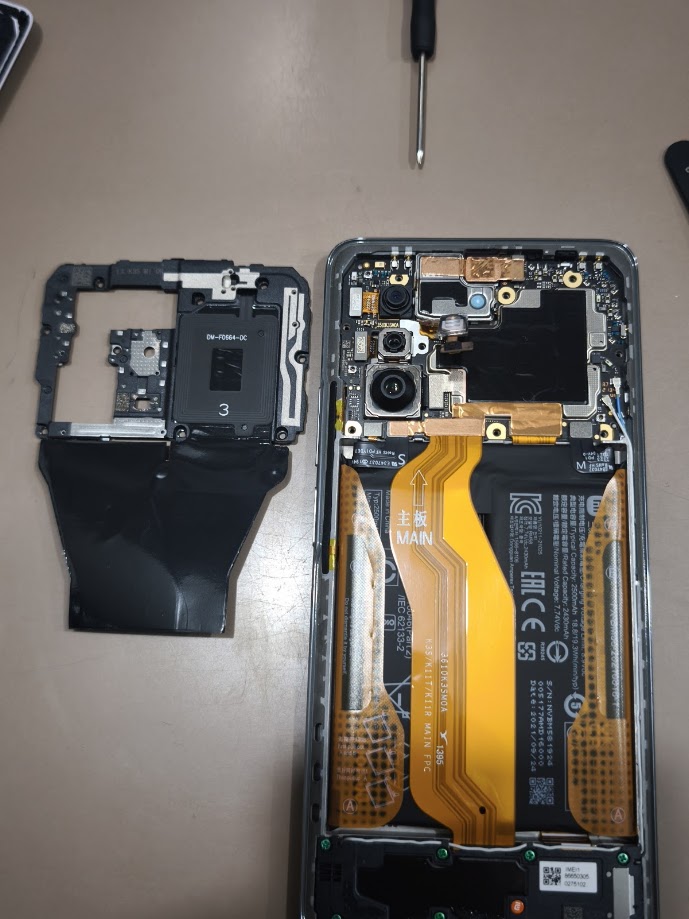

黒いカバーが外れた状態。
両端、バッテリーのコネクターを外します。上から刺さっているだけで、すぐ取れますが、
ピンが細かいので傷めないように注意必要です。

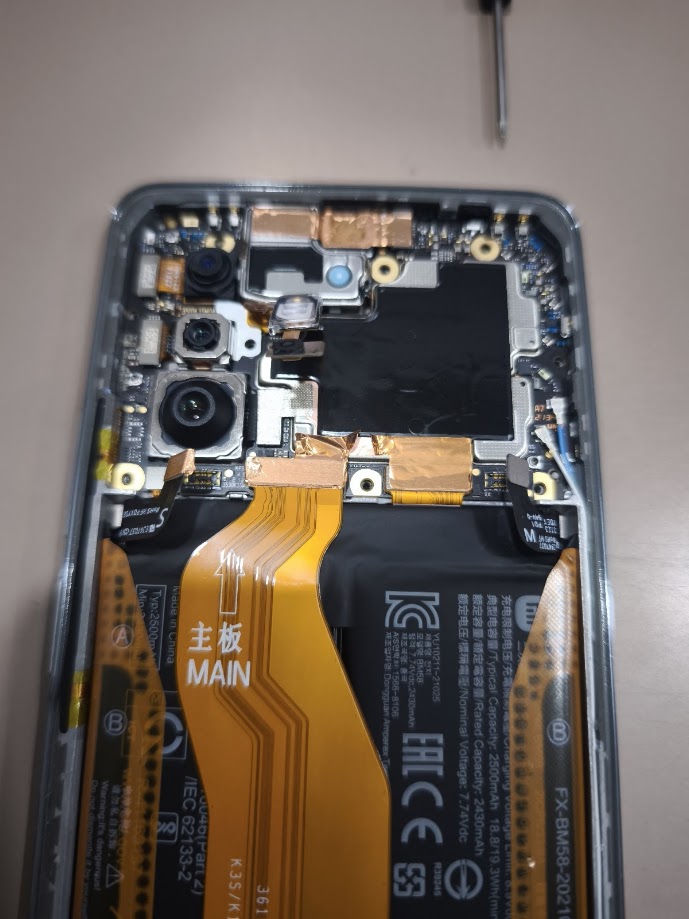

真ん中の「主板」と書かれた配線のコネクターも外さないと、バッテリーを外すのに邪魔になります。
コネクターは、銅のシール貼ってましたが、切り分けました。

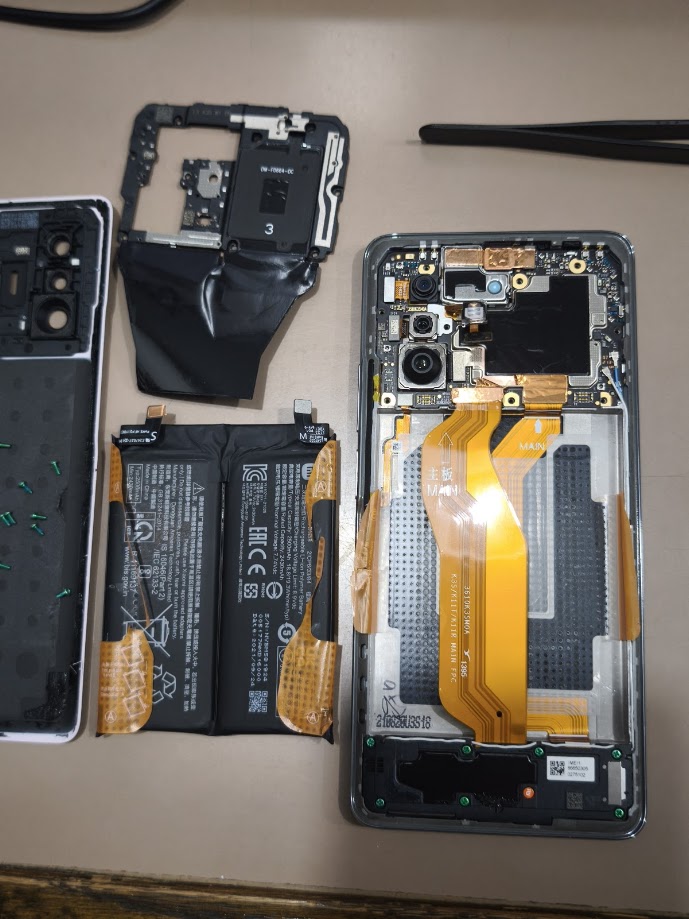

無事バッテリーを取り外せた状態。バッテリーも中々強力な両面テープで付いていました。
枠を傷めないように、平らなピンセットを差し込んで、テコで少しずつ浮かして剥がしました。
結局バッテリー側に付いているシール部分から剥がれたようです。
本体に残った透明シールを剥がそうとしましたが、中々強力で、そのまま残すことにしました。
オレンジの耳の部分はハサミで切りました。

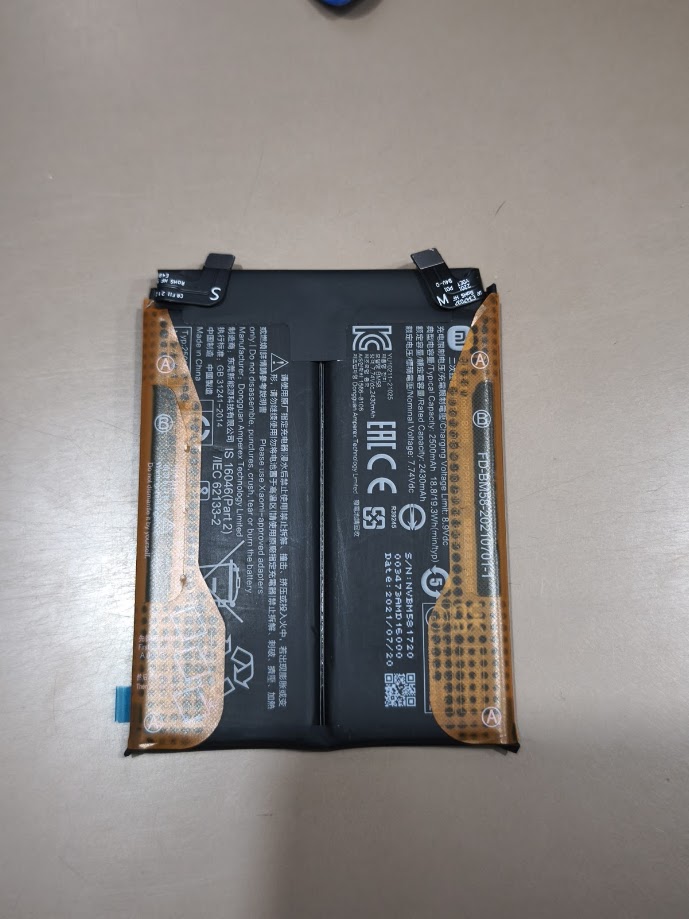

新しいバッテリー。「mi」のロゴマークあるので、純正品なんでしょうかね。

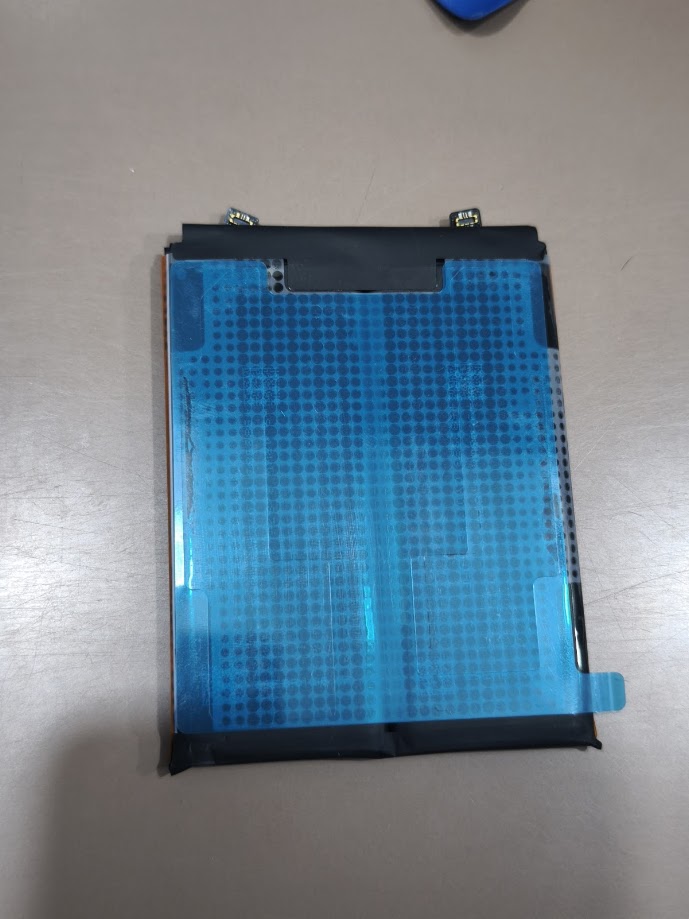

裏の青いシートは剥がしてから装着します。
新しいバッテリーを装着。バッテリーと主板のコネクターも傷めないように慎重に差し込みます。
後は外した時と逆順で戻すだけです。
裏蓋周りの黒い両面テープは、厚みがある感じでしたので、無理に剥がさず、残せるところは残して、
その上から薄手の両面テープを全周貼りました。

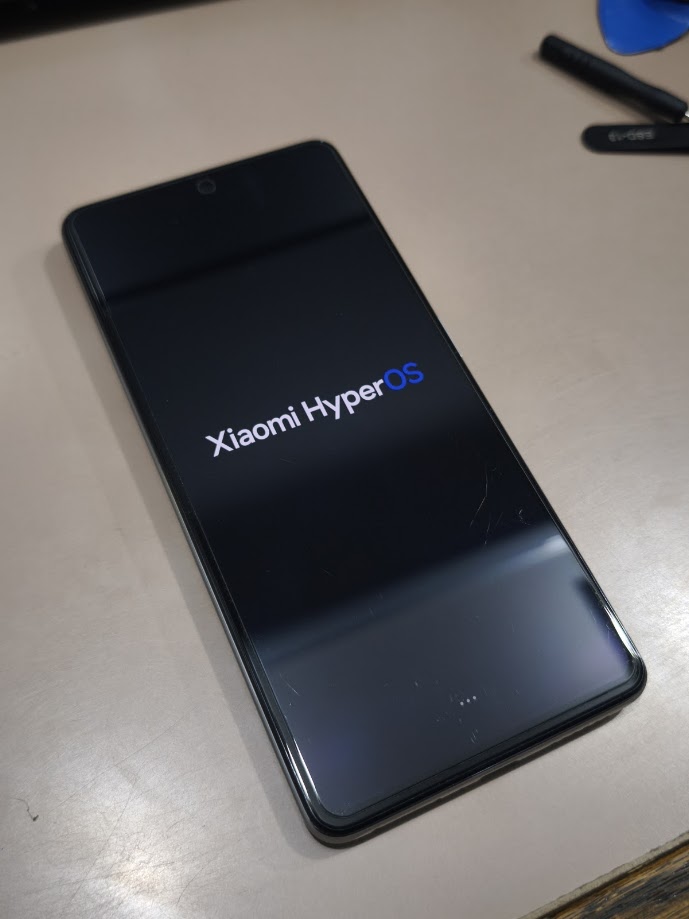

無事立ち上がり、問題なく完了しました。抜いたコネクターの接触が悪いと立ち上がらないこともあるようなので、
裏蓋を閉じる前に、電源を入れて、ホーム画面が出るまで、不具合無いか確認しておいた方が良いですね。
只今、バッテリーに付いていた説明通りに、満充電にして、使い切り中です。
新しいバッテリーなので、いざ使い切ろうと思っても、中々減らない、嬉しい悲鳴です！！
